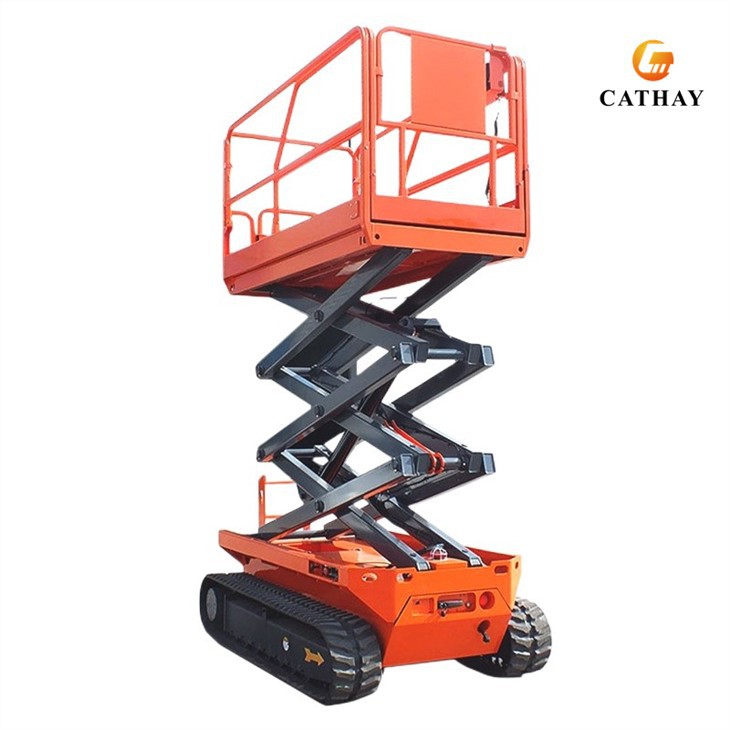

Qo'pol erlarda odam lifti

CATHAYLIFT Electric Track paletli qaychi liftlari qurilish maydonchalari, fermer xo'jaliklari va qo'pol joylar kabi qo'pol erlarda ishlash uchun eng yaxshi sotuvchilarimizdan biridir. Ko'tarish balandligi 4 m dan 12 m gacha. Maksimal ish balandligi 14 m ga yetishi mumkin. Imkoniyati 450kg. Platformaning o'lchami 2,27x1,12 m. Kengaytiriladigan platforma uzunligi 0,9 m, nol burilish radiusi, kuchli gidravlik haydash va rul boshqaruvi, proportsional boshqaruv qadamsiz tezlik, 45 foiz daraja qobiliyati. ixtiyoriy Yaponiya Yanmar dizel dvigateli. Ixtiyoriy avtomatik tekislash gidravlik ustunlari platformaning xavfsiz tarzda yuqoriga va pastga ko'tarilishiga ishonch hosil qilish uchun shassini tekis bo'lmagan erga tekislashi mumkin.

So'rov yuborish

Hozir chat

Ta'rif

6~14m qo'pol erlarda odam ko'taruvchisi

Qo'pol erni ko'tarish moslamasi yuqori sifatli strukturaviy po'lat, bir tomonlama payvandlash va ikki tomonlama shakllantirish texnologiyasini, import qilingan gidravlik nasos stantsiyasini yoki mahalliy qo'shma korxona gidravlik nasos stantsiyasini o'zlashtiradi, lift muvozanat klapanlari, avtomatik bosimni saqlash va boshqalar bilan jihozlangan. boshqa xavfsizlik qurilmalari, platforma xavfsiz, ishonchli va bardoshlidir. Struktura mustahkam, shuning uchun liftning egilishi va burilishi juda kichik. U avtomatik yurish funktsiyasiga ega, uchta quvvat manbai nazorati va batareyani boshqarish yurishi ixtiyoriydir va u turli xil ish sharoitida tashqi quvvat manbaisiz yurishi mumkin va tutqich yurishni boshqarishi mumkin.

Track crawler all terrain scissor lift-Shandong Cathay Machinery Co Ltd 2

Model turi	CL-TC04	CL-TC06	CL-TC06H	CL-TC08	CL-TC08H	CL-TC10	CL-TC10H	CL-TC12	CL-TC12H
Avtomatik tekislash gidravlik ustunlar	Yo'q	Yo'q	Jihozlangan	Yo'q	Jihozlangan	Yo'q	Jihozlangan	Yo'q	Jihozlangan
Ish balandligi (m)	6.5m	8m	8m	10m	10m	12m	12m	14m	14m
Yuk ko'tarish quvvati (kg)	200 kg	450 kg	450 kg	450 kg	450 kg	320 kg	320 kg	320 kg	320 kg
Umumiy uzunlik (m)	1.27×0.79 ×1.82	2.47×1.39 ×2.28	2.782×1.581 ×2.28	2.47×1.39 ×2.7	2.782×1.581 ×2.4	2.47×1.39 ×2.53	2.782×1.581 ×2.53	2.47×1.39 ×2.67	2.782×1.581 ×2.67
Mashina og'irligi (kg)	790 kg	2400 kg	2800 kg	2550 kg	2950 kg	2840 kg	3240 kg	3000kg	3480 kg

Mahsulotlar tafsilotlari

Track crawler all terrain scissor lift-Shandong Cathay Machinery Co Ltd 1

Cathaylift track cralwer all terrain scissor lift-Shandong Cathay Machinery Co Ltd 3

Xususiyatlari

1. Quvvat qismi ko'tarish uchun maxsus qurt tishli reduktorni qabul qiladi. Mashinaning korpusi butunlay alyuminiy qotishma strukturasi bo'lib, u lateral moment, past shovqin va texnik xizmat ko'rsatmaydi.
2. Tezlikni nazorat qilish qismi Yaponiyaning Mitsubishi chastota konvertorini qabul qiladi

va uni ishonchli va moslashuvchan qilish uchun mikroprotsessor nazorati va IGBT texnologiyasidan foydalanadi. To'liq himoya funktsiyalari inverterning o'zi va motorini himoya qiladi.
3. Nazorat qismi yuqori tezlikda ishlov berish uchun elektron plataga kodlangan signallarni chiqarish uchun yuqori aniqlikdagi joylashuv sensoridan foydalanadi, bu esa liftning yuqoriga va pastga burilish nuqtalarida qadamsiz sozlash va nazoratni amalga oshiradi. Nazorat qilish oson va yuqori aniqlikka ega. U ko'p tanaffus va ko'p tezlikni boshqarishni amalga oshirishi mumkin. U har qanday holatda boshlanishi mumkin. U yuqori va pastki chegara himoya funktsiyalariga ega, yuqori ishonchlilik va zarba hodisasi yo'q.
4. Mexanik qismlar kvadrat trubka yo'riqnomasini to'rt tomondan mahkam o'rab olish uchun sakkizta rolikni qabul qiladi va aylanish uchun yuqoriga va pastga siljish uchun zanjirlardan foydalaning. Rolik maxsus materialdan tayyorlangan, u tebranishsiz silliq ishlaydi, past shovqin va juda past eskirish tezligi.
5. Boshqaruv qismi sensorli ekran va PLC boshqaruvini ham tanlashi mumkin.

Ta'mirlash bosqichlari

1. Shlangi moyning moy sifati va moy darajasini tekshiring. Yuk ko'tarish platformasi butunlay yuqoriga ko'tariladi. Bu holatda, gidravlik zamin qutining pastki qismidan 40-50 mm balandroq bo'lishi kerak. Agar gidravlik moy qorong'i, yopishqoq yoki shag'al kabi begona moddalarga ega bo'lsa, uni o'z vaqtida almashtirish kerak (32 # gidravlik moy). Yuk ko'tarish platformasining yil yakuni bo'yicha texnik xizmat ko'rsatishi Barcha gidravlik quvurlar va bo'g'inlarni tekshiradi. Shlangi moyni 1000 soat foydalanishdan keyin bir marta almashtirish kerak yoki moyning o'rtasida yomonlashgani aniqlansa, darhol almashtirilishi kerak. Tankdagi assimilyatsiya va qaytarish liniyalarining filtrlarini tekshiring (yillik).

2. Dvigatel va batareyani tekshiring. Quvvat komponentlariga texnik xizmat ko'rsatish ham avtomobil bilan bir xil intervalda va usulda amalga oshirilishi kerak.

3. Yog 'quvurlarini, quvurlarni va filtrlarni tekshiring. Quvurlar shikastlanmasligi, bo'g'inlar bo'shashmasligi va barcha bo'g'inlarni mahkamlashi kerak. Yuk ko'tarish platformasining pastga valfini olib tashlang va demontaj qiling, pistonni siqilgan havo bilan puflang, keyin uni o'rnating va qayta o'rnating. Shlangi moyni to'kib tashlang va uni to'kib tashlang, yog 'filtrini chiqarib olish uchun bo'g'inni torting, uni siqilgan havo bilan tozalang, yana moy idishiga soling va quvur liniyasini ulang. (Yangi moy bilan almashtiring, eski moydan foydalanishni davom ettirmang. Aks holda, gidravlik lift tizimidagi harakatlanuvchi qismlar eskirishni tezlashtiradi.)

4. Antenna ish platformasining rulolari, oraliq mil va milni ko'taruvchi podshipnik, pin mili va yog 'tsilindrining podshipniklari, bomning menteşe mili va podshipnikning eskirgan yoki eskirganligini tekshiring. Ko'taruvchi platforma komponentlarining xizmat muddatini uzaytirish uchun barcha qismlar biroz soqol yog'i bilan to'ldiriladi.

5. Mobil qaychi ko'taruvchi platformani aylantiruvchi rulman va boshqa jihozlar. Aylanadigan podshipnikni belgilangan raqamga muvofiq tork kaliti bilan muntazam ravishda torting va uskunaning ko'rinishi buzilganligini tekshiring.

(1) Aylanadigan tizimni tekshiring va qurt tizimini moylang (agar kerak bo'lsa, qurtni sozlang).

(2) O'rnatish murvatlarini, pinlarni va ulash vintlarini tekshiring.

(3) Barcha teglar, belgilar, savdo belgilari va boshqalar joyida va ko'rinadiganligini tekshiring.

(4) Barcha signal chiroqlari normal yoki yo'qligini tekshiring.

(5) DC motorining uglerod cho'tkalarini tekshiring.

(6) Bo'yoq yuzasi tozalanganligini tekshiring.

(7) Har bir payvand chokida yoriqlar mavjudligini tekshiring.
